Wytłaczany kanał łodzi Marine Fender Duże błotniki pneumatyczne Yokohama
Wprowadzenie pneumatycznego błotnika gumowego
Odbojnica ma głównie wytrzymać siłę uderzenia statku, gdy statek dokuje, opuszcza dok i inne formy (na przykład, gdy statek jest przywiązany do holu) i przenosi ją na konstrukcję kadłuba większego obszaru.Drewniane błotniki mają efekt amortyzujący.Chociaż odbojnice stalowe mają słabe działanie buforujące, mają lepszą wytrzymałość i mogą być włączone do sekcji dźwigara kadłuba (wytrzymałość spawania musi być zagwarantowana).Zwłaszcza w przypadku barek o dużych pokładach otwartych, mogą one uzupełnić pokład. Brak efektywnego pola przekroju sprzyja wytrzymałości wzdłużnej.Odbojnice barek naftowych i małych tankowców nie mogą być stosowane ze stali.
Duże statki pełnomorskie zwykle nie mają odbijaczy.Łodzie rzeczne, łodzie robocze, stałe odbijacze dwutorowe, z których jeden znajduje się na górnym pokładzie, a drugi znajduje się nieco wyżej niż projektowana wodnica
1 zewnętrzna guma
Zewnętrzne warstwy gumy, które pokrywają zewnętrzną część błotnika, chronią warstwy kordu i wewnętrzną gumę przed ścieraniem i innymi siłami zewnętrznymi.Ta mieszanka ma wystarczającą wytrzymałość na rozciąganie i rozdarcie, aby wytrzymać wszelkie warunki pogodowe i intensywne użytkowanie.Standardowym kolorem jest czarny, ale inne kolory są dostępne na zamówienie.
2 Wewnętrzna guma
Wyściółka gumowej membrany uszczelnia sprężone powietrze wewnątrz błotników.
3 warstwy syntetycznego kordu opony do wzmocnienia
Warstwy wzmacniające, które są wykonane z syntetycznego kordu oponowego powszechnie stosowanego w oponach, są ułożone pod idealnymi kątami, aby utrzymać ciśnienie wewnętrzne i równomiernie rozłożyć naprężenia, zapewniając mocne i wydajne wzmocnienie.
4 Pierścionek z koralikami
Stalowy pierścień jest umieszczony na jednym końcu (lub obu końcach) błotnika i utrzymuje koniec warstw kordu.

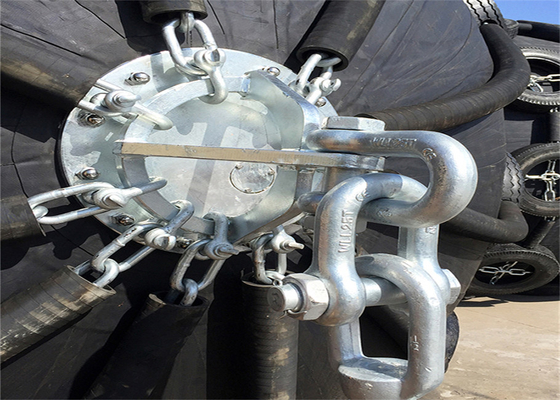

5 Kołnierz
Na błotniku zamontowany jest stalowy kołnierz, do którego można dopasować zawór powietrza lub zawór bezpieczeństwa.
6 Zawór bezpieczeństwa
Błotniki o średnicy 2500mm i większej powinny być wyposażone w zawór bezpieczeństwa uwalniający nadmierne ciśnienie wewnętrzne w przypadku przypadkowego nadmiernego ściśnięcia błotników.Błotniki o średnicy mniejszej niż 2500 mm można w razie potrzeby wyposażyć w zawór bezpieczeństwa.
7 Akcesoria metalowe
Wszystkie istotne akcesoria metalowe odbojnic pneumatycznych, w tym szekle, zaczepy holownicze, krętliki, siatka łańcuchowa, wykonane są ze stali nierdzewnej, która jest odporna na korozję w wodzie morskiej.
Pneumatyczny gumowy błotnik Parametr
| Tonaż statku (T) | Zalecenie Rozmiar D×L (m) | Typ statku |
| 50 | 0,5*1,0 | Statek rybacki |
| 100 | 0,7*1,5~1,0*1,5 | Statek rybacki |
| 200 | 1,0*1,5~1,2*2,0 | Statek rybacki, holownik |
| 300-500 | 1,2*2,0~1,5*2,5 | Statek rybacki, holownik |
| 1000 | 1,5*2,5~1,5*3,0 | Holownik, statek towarowy |
| 3000 | 2,0*3,0~2,0*3,5 | statek towarowy, trawler oceaniczny |
| dziesięć tysięcy | 2,0*3,5~2,5*4,0 | statek towarowy |
| Pneumatyczny rozmiar błotnika 80 i wymagania dotyczące wydajności | ||||
|
Średnica nominalna x długość mm |
Początkowe ciśnienie wewnętrzne kPa |
Gwarantowana absorpcja energii (GEA) | Siła reakcji przy ugięciu GEA (R) | Ciśnienie w kadłubie (ciśnienie wewnętrzne) przy ugięciu GEA (P) |
| Minimalna wartość przy ugięciu 60±5% kJ | Tolerancja ±10% kN |
Wartość referencyjna kPa |
||
| 500 x 1000 | 80 | 8 | 85 | 174 |
| 600 x 1000 | 80 | 11 | 98 | 166 |
| 700 x 1500 | 80 | 24 | 180 | 177 |
| 1000 x 1500 | 80 | 45 | 239 | 160 |
| 1000x2000 | 80 | 63 | 338 | 174 |
| 1200 x 2000 | 80 | 88 | 390 | 166 |
| 1350 x 2500 | 80 | 142 | 561 | 170 |
| 1500 x 3000 | 80 | 214 | 761 | 174 |
| 1700 x 3000 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 x 4000 | 80 | 925 | 1815 | 180 |
| 2500 x 5500 | 80 | 1317 | 2653 | 195 |
| 3300 x 4500 | 80 | 1640 | 2476 | 171 |
| 3300 x 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 4500 x 9000 | 80 | 6633 | 7551 | 192 |
| 4500 x 12000 | 80 | 9037 | 10490 | 202 |
O usłudze:
1. W przyszłości będę odpowiadał za dokowanie biznesowe Twojej firmy i sam obsłużę cały proces, aby skrócić czas komunikacji.
2. Dodam Cię do listy klientów VIP naszej firmy i po raz pierwszy zajmiemy się Twoją firmą
