MOQ: | 1 szt. |
standardowe opakowanie: | Pakowanie węzłów / paleta |
Okres dostawy: | 5-7 dni |
metoda płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Wydajność dostaw: | 100 sztuk miesięcznie |
50/80Kpa D4.5m * L9.0 Pneumatyczny gumowy błotnik Błotniki morskie STS
Wprowadzenie pneumatycznego błotnika gumowego
Postęp i rozwój technologii okrętowej i musi stale radzić sobie z coraz większymi zbiornikowcami, takimi jak VLCC, ULCC, duże gazowce, masowce i konstrukcje pływające.
Pneumatyczne odbojnice gumowe są używane na całym świecie w operacjach transferowych między statkami, terminalach i na wszelkiego rodzaju statkach.
Od momentu powstania do dnia dzisiejszego firma Henger dostarczyła ponad 10 000 błotników na całym świecie, zarówno do operacji między statkami, jak i do doków, służąc naszym cennym klientom. Błotniki te odgrywają kluczową rolę w bezpiecznej eksploatacji cumowania i cumowania statków.
Aktywny zawór bezpieczeństwa , Wszystkie błotniki są wyposażone w zawór bezpieczeństwa, który uwalnia powietrze wewnętrzne w przypadku przypadkowego nadciśnienia.
Jest to opatentowana konstrukcja, która może zapobiec wybuchowi błotników w wyniku kolizji i napompowania powietrza.

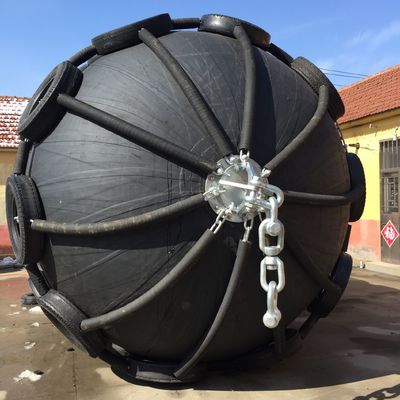

Henger Flange to odlew z odpornego na korozję żelaza z ocynkowaną powłoką antykorozyjną, która znacznie przedłuży jakość i żywotność błotnika.Wytrzymałość kołnierza odlewniczego Henger poprawia się o 40% wyższa niż w przypadku tradycyjnego typu.

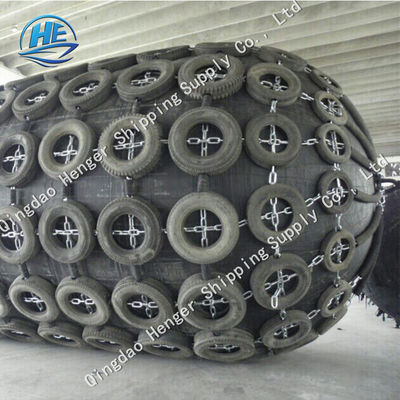

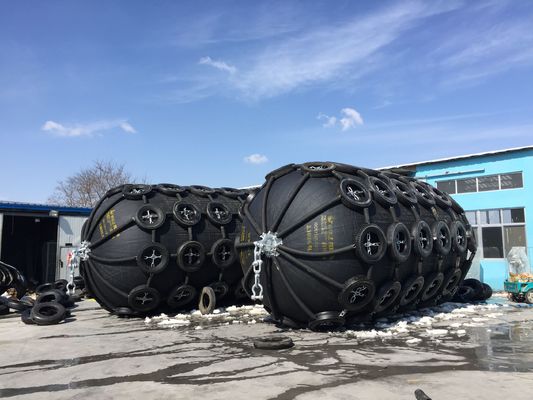

Pneumatyczny gumowy błotnik jest zbudowany z gumowych arkuszy wzmocnionych syntetycznym kordem ze sprężonym powietrzem wewnątrz, aby unosić się nad powierzchnią wody i działać jako amortyzator między dwoma statkami lub między statkami a konstrukcją do cumowania, gdy zbliżają się do siebie na wodzie.
Pneumatyczny gumowy błotnik jest obecnie wiodącym urządzeniem antykolizyjnym do zastosowań morskich na świecie.Pneumatyczny błotnik stał się idealnym środkiem ochrony statków, szeroko stosowanym przez duże tankowce, statki LPG, platformy oceaniczne, duże doki, porty i nabrzeża.
Pneumatyczny rozmiar błotnika 50 i wymagania dotyczące wydajności | ||||
Średnica nominalna x długość mm |
Początkowe ciśnienie wewnętrzne kPa |
Gwarantowana absorpcja energii (GEA) | Siła reakcji przy ugięciu GEA(R) | Ciśnienie w kadłubie (ciśnienie wewnętrzne) przy ugięciu GEA (P) |
Minimalna wartość przy ugięciu 60±5% kJ | Tolerancja ±10 % kN |
Wartość referencyjna kPa |
||
500 x 1000 | 50 | 6 | 64 | 132 |
600 x 1000 | 50 | 8 | 74 | 126 |
700 x 1500 | 50 | 17 | 137 | 135 |
1000 x 1500 | 50 | 32 | 182 | 122 |
1000 x 2000 | 50 | 45 | 257 | 132 |
1200x2000 | 50 | 63 | 297 | 126 |
1350 x 2500 | 50 | 102 | 427 | 130 |
1500 x 3000 | 50 | 153 | 579 | 132 |
1700 x 3000 | 50 | 191 | 639 | 128 |
2000 x 3500 | 50 | 308 | 875 | 128 |
2500 x 4000 | 50 | 663 | 1381 | 137 |
2500x5500 | 50 | 943 | 2019 | 148 |
3300 x 4500 | 50 | 1175 | 1884 | 130 |
3300 x 6500 | 50 | 1814 | 3015 | 146 |
3300 x 10600 | 50 | 3067 | 5257 | 158 |
4500 x 9000 | 50 | 4752 | 5747 | 146 |
4500 x 12000 | 50 | 6473 | 7984 | 154 |
Pneumatyczny rozmiar błotnika 80 i wymagania dotyczące wydajności | ||||
Średnica nominalna x długość mm |
Początkowe ciśnienie wewnętrzne kPa |
Gwarantowana absorpcja energii (GEA) | Siła reakcji przy ugięciu GEA (R) | Ciśnienie w kadłubie (ciśnienie wewnętrzne) przy ugięciu GEA (P) |
Minimalna wartość przy ugięciu 60±5% kJ | Tolerancja ±10% kN |
Wartość referencyjna kPa |
||
500 x 1000 | 80 | 8 | 85 | 174 |
600 x 1000 | 80 | 11 | 98 | 166 |
700 x 1500 | 80 | 24 | 180 | 177 |
1000 x 1500 | 80 | 45 | 239 | 160 |
1000x2000 | 80 | 63 | 338 | 174 |
1200 x 2000 | 80 | 88 | 390 | 166 |
1350 x 2500 | 80 | 142 | 561 | 170 |
1500 x 3000 | 80 | 214 | 761 | 174 |
1700 x 3000 | 80 | 267 | 840 | 168 |
2000 x 3500 | 80 | 430 | 1150 | 168 |
2500 x 4000 | 80 | 925 | 1815 | 180 |
2500 x 5500 | 80 | 1317 | 2653 | 195 |
3300 x 4500 | 80 | 1640 | 2476 | 171 |
3300 x 6500 | 80 | 2532 | 3961 | 191 |
3300 x 10600 | 80 | 4281 | 6907 | 208 |
4500 x 9000 | 80 | 6633 | 7551 | 192 |
4500 x 12000 | 80 | 9037 | 10490 | 202 |
![]() |
