| MOQ: | 1 |
| standardowe opakowanie: | Pakowanie nago lub dostosowywanie |
| Okres dostawy: | 30 dni roboczych |
| metoda płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Wydajność dostaw: | 10 na miesiąc |
1,2 * 2,0 ~ 1,5 * 2,5 Dobre uszczelnienie Różne modele Długa żywotność Pneumatyczny gumowy błotnik

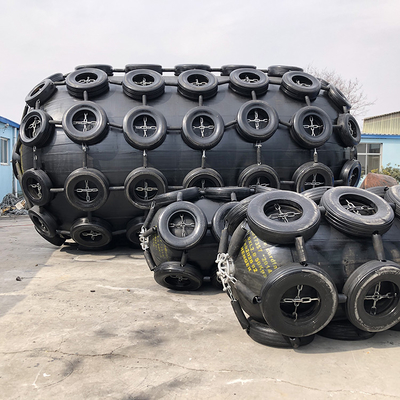

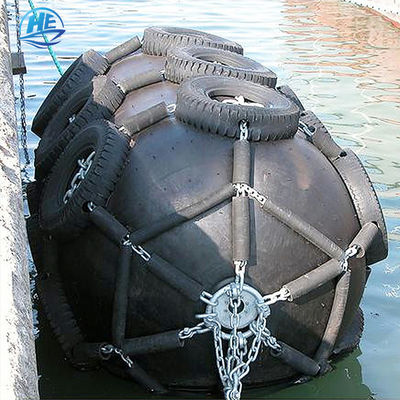

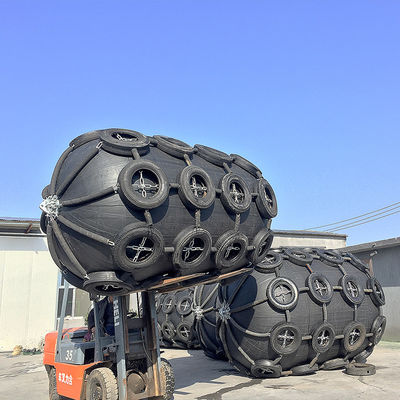

Wprowadzenie pneumatycznego błotnika gumowego
Odbojnica ma głównie wytrzymać siłę uderzenia statku, gdy statek dokuje, opuszcza dok i inne formy (na przykład, gdy statek jest przywiązany do holu) i przenosi ją na konstrukcję kadłuba większego obszaru.Drewniane błotniki mają efekt amortyzujący.Chociaż odbojnice stalowe mają słabe działanie buforujące, mają lepszą wytrzymałość i mogą być włączone do sekcji dźwigara kadłuba (wytrzymałość spawania musi być zagwarantowana).Zwłaszcza w przypadku barek o dużych pokładach otwartych, mogą one uzupełnić pokład. Brak efektywnego pola przekroju sprzyja wytrzymałości wzdłużnej.Materiały stalowe nie mogą być stosowane na odbijacze barek naftowych i małych tankowców.
Duże statki pełnomorskie zwykle nie mają odbijaczy.Łodzie rzeczne, łodzie robocze, stałe odbijacze dwutorowe, z których jeden znajduje się na górnym pokładzie, a drugi znajduje się nieco wyżej niż projektowana wodnica
Funkcje pneumatycznego gumowego błotnika
„Yokohama Pneumatic Inflatable Rubber Fender” Postęp w rozwoju takich pływających pneumatycznych gumowych błotników jest ściśle związany z postępem i rozwojem technologii okrętowej i musi stale radzić sobie z coraz większymi tankowcami, takimi jak VLCC, ULCC, duże gazowce, masowce nośniki i konstrukcje pływające.
Pływające odbojnice pneumatyczne są stosowane na całym świecie w operacjach przeładunkowych między statkami (STS), terminalach i we wszelkiego rodzaju statkach.
Bezpieczeństwo i niezawodność
Pneumatyczne gumowe błotniki Yokohama zbudowane są z kilku warstw mocnych
opony kordowe, a tym samym są odporne na nacisk i przecięcie.Współczynnik bezpieczeństwa przyjęty w
konstrukcja tego błotnika oparta jest na przyjętej teorii i została potwierdzona przez obszerne
eksperymentowanie.Doświadczenie operacyjne przez długi czas świadczy o jego wysokim poziomie
bezpieczeństwo i niezawodność, a hydrauliczne testy ciśnieniowe dowiodły, że wytrzymałość jest odpowiednia.
Pneumatyczny gumowy błotnik Parametr
| Pneumatyczne wymagania dotyczące rozmiaru i wydajności błotnika 50 | ||||
|
Średnica nominalna x długość mm |
Początkowe ciśnienie wewnętrzne kPa |
Gwarantowana absorpcja energii (GEA) | Siła reakcji przy ugięciu GEA(R) | Ciśnienie w kadłubie (ciśnienie wewnętrzne) przy ugięciu GEA (P) |
| Minimalna wartość przy ugięciu 60±5% kJ | Tolerancja ±10 % kN |
Wartość referencyjna kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
| Pneumatyczny rozmiar błotnika 80 i wymagania dotyczące wydajności | ||||
|
Średnica nominalna x długość mm |
Początkowe ciśnienie wewnętrzne kPa |
Gwarantowana absorpcja energii (GEA) | Siła reakcji przy ugięciu GEA (R) | Ciśnienie w kadłubie (ciśnienie wewnętrzne) przy ugięciu GEA (P) |
| Minimalna wartość przy ugięciu 60±5% kJ | Tolerancja ±10% kN |
Wartość referencyjna kPa |
||
| 500 x 1000 | 80 | 8 | 85 | 174 |
| 600 x 1000 | 80 | 11 | 98 | 166 |
| 700 x 1500 | 80 | 24 | 180 | 177 |
| 1000 x 1500 | 80 | 45 | 239 | 160 |
| 1000x2000 | 80 | 63 | 338 | 174 |
| 1200 x 2000 | 80 | 88 | 390 | 166 |
| 1350 x 2500 | 80 | 142 | 561 | 170 |
| 1500 x 3000 | 80 | 214 | 761 | 174 |
| 1700 x 3000 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 x 4000 | 80 | 925 | 1815 | 180 |
| 2500 x 5500 | 80 | 1317 | 2653 | 195 |
| 3300 x 4500 | 80 | 1640 | 2476 | 171 |
| 3300 x 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 4500 x 9000 | 80 | 6633 | 7551 | 192 |
| 4500 x 12000 | 80 | 9037 | 10490 | 202 |
